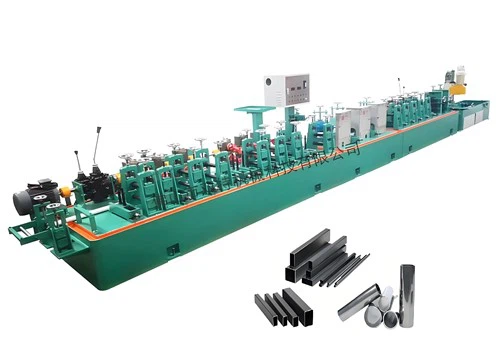

A Młyn rurowy tig spawany(Młyn spawany gazem gazowym wolframowego)służy do produkcjiprecyzyjne rurki ze stali nierdzewnej, szczególnie dla branż, które wymagająWysokiej jakości spoiny, takie jak przetwarzanie żywności, farmaceutyki, oprzyrządowanie i wymienniki ciepła.
W przeciwieństwie do młynów ERW, które wykorzystują prąd elektryczny o wysokiej częstotliwości,TIG Welding wykorzystuje elektrodę wolframową i gaz obojętny (argon)Aby uformowaćCzysty, stabilny łuk- Idealny dlacienkościenne lub małe rurki, szczególnie w stopach ze stali nierdzewnej i nieżelaznych.
Krok po kroku
1. Surowiec: cewka ze stali nierdzewnej
Oceny stali nierdzewnej:304, 316, 321itd.
Dostarczany jako cewka zmierzona na zimno o precyzyjnej jakości powierzchni i krawędzi.
2. Unk -zaajesz się i zasilając
Cewka jest podawana do młyna rurowego za pośrednictwemDECOOLER.
A szczypta podajnikIniwelatorSpłaszcz pasek.
3. Połączenie paska (opcjonalnie)
Koniec ścinania ityłekDołącz do cewek w celu ciągłej produkcji.
Wymagane podczas korzystania zakumulatorLubzapętlanie dołu.
4. Przycinanie / debugowanie krawędzi (opcjonalnie)
Zapewnia gładkie krawędzie dla lepszej jakości spoiny.
Ważne dlacienkościenneLubKlasa żywnościrurki.
5. Sekcja formowania
Pasek przechodzi przezFormowanie bułekAby stopniowo zgiąć go w okrągłą rurkę.
Precyzyjna konstrukcja rolki pozwala uniknąć deformacji i niewspółosiowości krawędzi.
6. Spawanie TIG
Podstawowy krok w tym procesie.
Używa:
Elektroda wolframowa niekonsumowalnado generowania łuku.
Argon lub argon-helium gazjako atmosfera ekranująca w celu ochrony spoiny.
Automatyczne głowice spawalnicze TIGsą zamontowane w celu zapewnienia stałego ciepła i łuku.
Spoiny są zwykleautogeniczny(Brak przewodu wypełniającego), szczególnie w przypadku cienkich ścian.
Kluczowe cechy spawania TIG w młynach rurowych:
Niskie wejście cieplne → Minimalne zniekształcenie.
Doskonała jakość spoiny i odporność na korozję.
Bez rozprysków, brak zanieczyszczenia tlenkiem.
Powolny proces w porównaniu do ERW, aleWyższa czystość spoiny.
7. Sterowanie koralików ze spawaniem (opcjonalnie)
Zewnętrzny koralik spawanymoże być uziemione za pomocą szlifierów koralików.
Wewnętrzne usuwanie koralikówjest powszechne wrurki sanitarne.
8. SPRAWNIEJSZE ODPOWIEDZIALNOŚĆ
Spawany obszar jest chłodzony za pomocąodrzutowce wodneLubdmuchawy powietrza.
Zapewnia stabilizację mikrostruktury i pozwala uniknąć zniekształceń.
9. Rozmiar i prostowanie
Rurka wchodzi doSekcja wielkości:
Udaje się o średnicy zewnętrznej.
Poprawia okrągłość i tolerancję wymiarową.
W przypadku rur kwadratowych/prostokątnych: przekształcone po okrągłym formowaniu.
Głowa TurkaRolki lub jednostki prostownicze dostosowują prostość rurki.
10. Testy nieniszczące (NDT)
Obecne testy wirowe, wyrównanie laserowe lub inspekcja promieniowania rentgenowskiego zapewnia:
Bez dziur, inkluzji lub podcięcia.
Szew jest wyśrodkowany i dźwięk.
11. Cięcie do długości
Rurki są cięte za pomocą:
Latające zimne piłyLub
Firmy orbitalne offline(dla cienkich, precyzyjnych rur).
12. Końcowe zakończenie
W zależności od aplikacji:
Załączanie uwagi
Fazowanie
Okładzina
Gwintowanie(W razie potrzeby)
13. Kontrola końcowa i opakowanie
Rurki przechodzą:
Kontrola wymiarowa
Wizualna kontrola powierzchni
Weryfikacja jakości spoiny
Rurki są pakowane lub pakowanePlastikowe rękawy, Papierowe opakowania, Lubdrewniane skrzynie, często zOpakowanie czystedo użytku sanitarnego.
Powszechne zastosowania rur spawanych TIG
| Przemysł | Użyj przykładów |
|---|---|
| Jedzenie i napoje | Linie procesowe, nabiał, warzenie |
| Medyczny | Igły podskórne, rurki chirurgiczne |
| Farmaceutyczny | Rurociągi czyste, sterylne systemy |
| Wymienniki ciepła | Rurki U, cienkościenne cewki nierdzewne |
| Aerospace | Linie hydrauliczne, systemy paliwowe |
| Oprzyrządowanie | Rurki nierdzewne o małej średnicy |
